功能简述
BST6056是一款高耐压高效异步降压DC/DC转换器，能够提供高达5A负载电流。BST6056可工作在4.5V至55V的宽输入电压范围内，内部集成了一个高边开关，其RDS(ON)仅为90mΩ，可减少导通损耗，提高电源转化效率。BST6056的静态电流可低至170uA，当EN为低电平时，芯片关断时，关断电流可低至2uA。
BST6056可通过调节RT引脚对地电阻的阻值，调节开关频率从100kHz到1.7MHz。BST6056采用峰值电流控制模式，以及PWM和PFM混合调制方式，在轻载情况下，采用PFM调制模式来降低振荡器的频率，以提高轻载下的转化效率。芯片内部内置了软启动电路，可限制上电时的产生浪涌电流。
特性
输入电压范围：4.3V~55V
高边MOSFET内阻：90mΩ
170uA 静态工作电流
2uA 关断电流
开关频率可调
内部软启动
轻载模式提高轻载效率
工作频率可调节
0.8V内部基准电压
8-Pin SOP PowerPAD封装
温度范围: Tj = -40℃～+150℃
AEC-Q100认证，适用于汽车电子
规格
|
型号
|
封装
|
包装信息
|
|
BST6056
|
ESOP8
|
4k/盘
|
典型电路

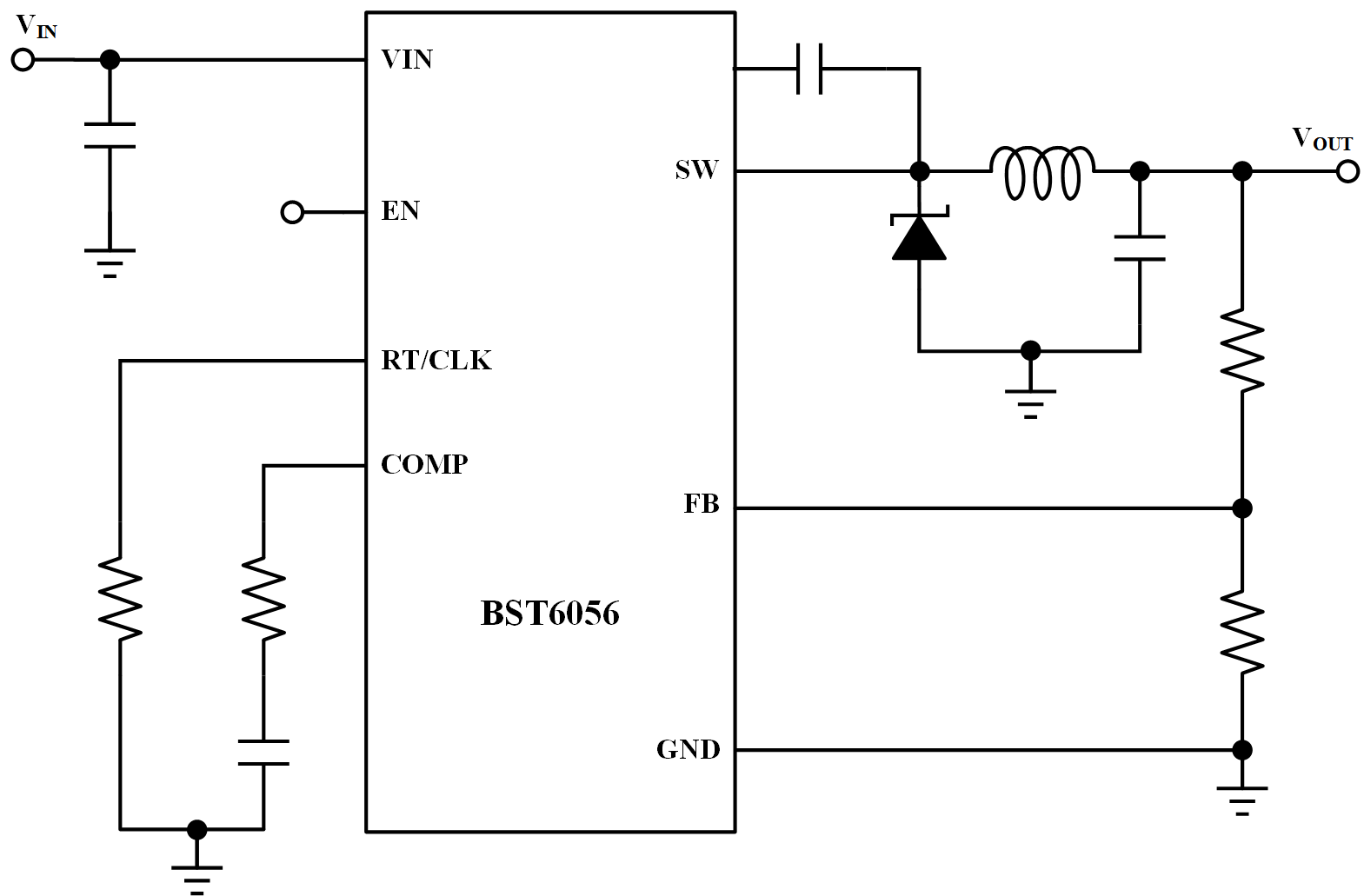

BST6056 简化应用电路

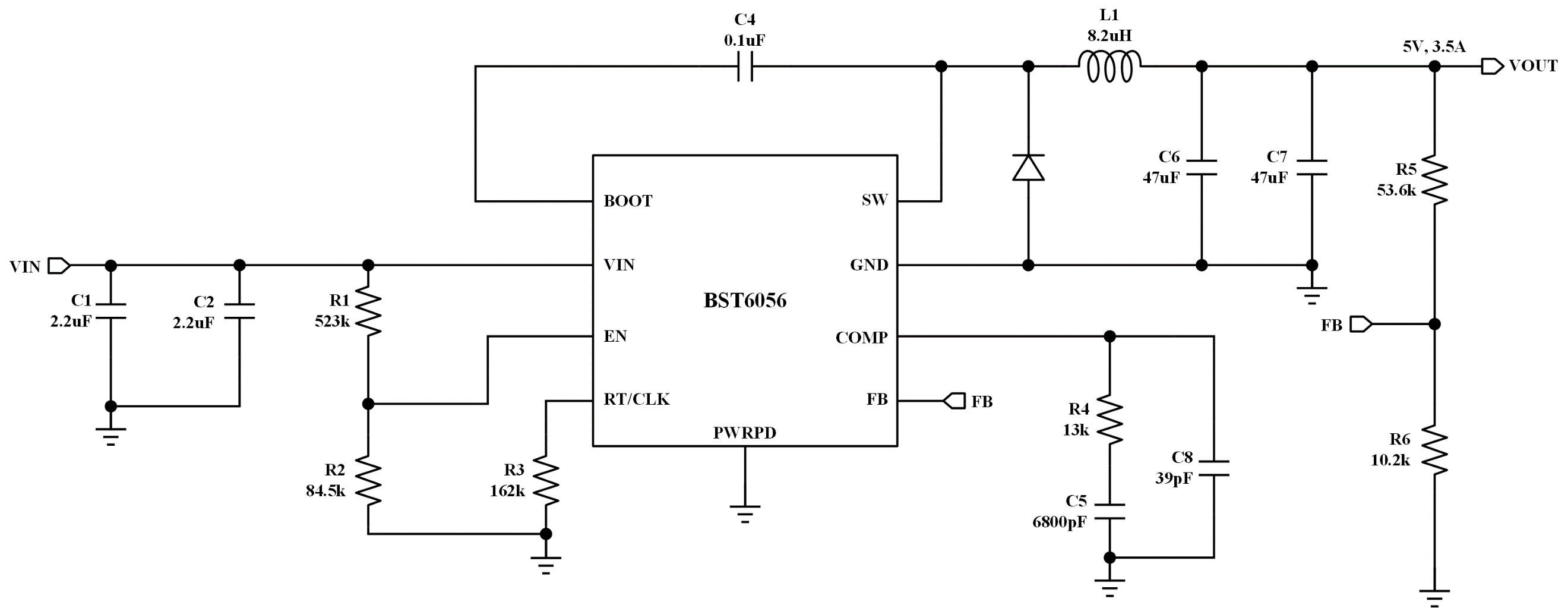

BST6056 典型应用电路
