功能简述
BST0603L超低静态电流稳压器具有低压差和低待机电流的特点。BST0603L在空载时的静态电流7uA，非常适合待机微控制单元系统，特别是便携式和其他电池供电系统等始终工作的应用。BST0603L保留了低压差稳压器常见的所有功能，包括低压差PMOS调整管，短路保护和热关断
BST0603L的最大工作电压限制为5.5V，工作温度范围为-40°C ~ 125°C，输出电压精度为±2%。BST0603L有SOT89-3、SOT23-3、SOT23-3和DFN1X1表面贴装封装。
特性
VIN输入电压范围：2.5V至5.5V
输出电压精度 ±2%
极低静态功耗 (IQ = 7uA )
极低关断电流（ISD = 0.1uA)
典型压差150mV (IOUT = 100mA )
内部热过载保护
内部短路电流限制
外接陶瓷电容
规格
|
型号
|
封装
|
输出电压
|
|
BST0603L
|
SOT89-3
SOT23-5
SOT23-3
DFN1X1-4L
|
1.2V ~ 5.0V
|
典型电路

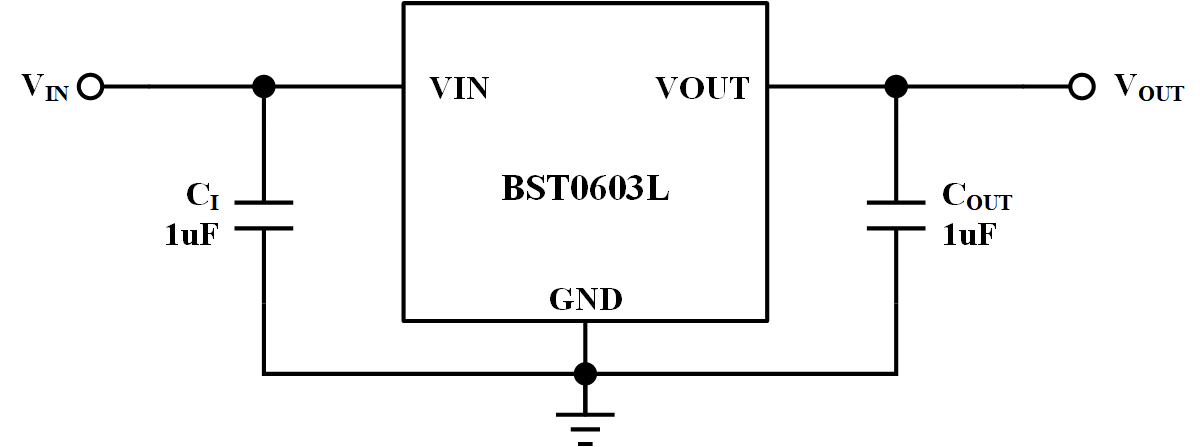

BST0603L典型应用电路1

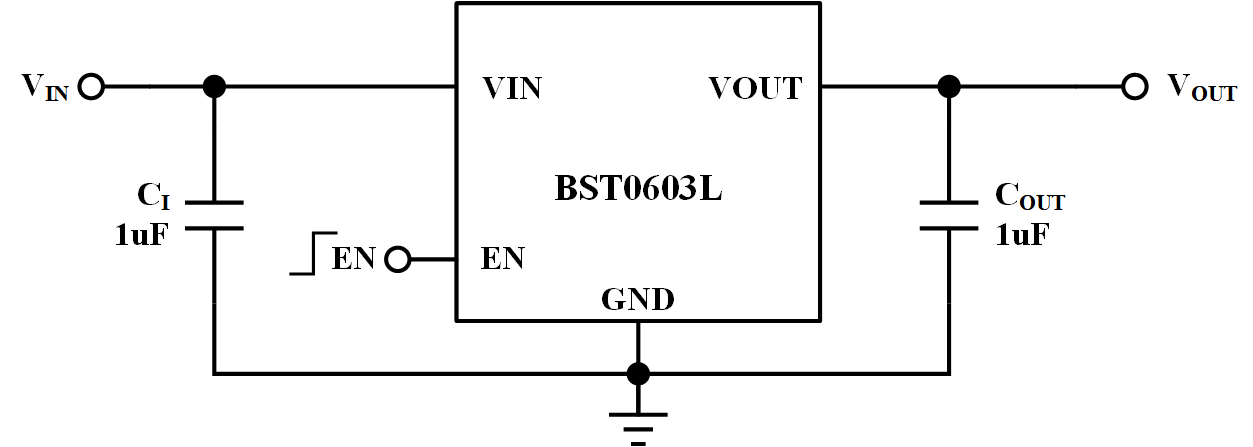

BST0603L典型应用电路2
